اشکال ساختاری رایج ریخته گری ماشین آلات تنباکو چیست؟

خرابی در ریخته گری ماشین آلات تنباکو-مانند ترک خوردن، تغییر شکل، و لرزش بیش از حد-اغلب نه به دلیل نقص مواد، بلکه به دلیل طراحی ساختاری نامناسب ایجاد می شود. شکل ساختاری یک ریخته‌گری مستقیماً صلبیت، توزیع بار و پایداری طولانی‌مدت آن را در محیط‌های تولیدی با سرعت بالا تعیین می‌کند.

این مقاله رایج‌ترین اشکال ساختاری ریخته‌گری ماشین‌آلات تنباکو را تشریح می‌کند و توضیح می‌دهد که چگونه هر طرح عملکرد را بهبود می‌بخشد، و به شما کمک می‌کند راه‌حل مناسب را برای کاربردهای سخت انتخاب کنید.



شکل ساختاری یک ریخته گری تعیین می کند که چگونه تحت بارهای دینامیکی رفتار می کند، نه فقط هندسه خارجی آن. در ماشین‌های بسته‌بندی سیگار با سرعت بالا که با سرعت 300 تا 1000 بسته در دقیقه کار می‌کنند، قطعات ریخته‌شده به طور مداوم در معرض ارتعاش، تنش چرخه‌ای و بارهای ضربه هستند. ضعف‌های ساختاری-مثل ضخامت ناهموار دیوار یا پشتیبانی ناکافی دنده-اغلب منجر به ترک‌خوردگی، تغییر شکل، یا ناهماهنگی در حین کار می‌شود.

در عمل، طراحی سازه به طور مستقیم بر چندین عامل عملکرد حیاتی تأثیر می گذارد. برای مثال، ریخته‌گری‌های دنده‌ای-تقویت‌شده از چدن خاکستری به‌طور گسترده برای بهبود سختی و ارتعاش مرطوب استفاده می‌شوند، و خطر رزونانس تأثیرگذار بر غلتک‌ها و واحدهای آب‌بندی را کاهش می‌دهند.

دقت نیز ارتباط تنگاتنگی با طراحی سازه دارد. سطوح نصب ماشینکاری شده و هندسه های مرجع پایدار برای حفظ تلورانس های محکم-معمولاً در محدوده 0.03 ± میلی متر{3}}در مجموعه های حیاتی ضروری هستند، و از تراز ثابت بین اجزای متحرک اطمینان حاصل می کنند.

علاوه بر این، ماشین آلات مدرن تنباکو به طور فزاینده‌ای به طرح‌های ریخته‌گری مدولار و یکپارچه نیاز دارند که مونتاژ را ساده می‌کند و امکان ارتقای آینده را فراهم می‌کند. انتخاب یک فرم سازه ای مناسب نه تنها قابلیت اطمینان را بهبود می بخشد، بلکه فرکانس تعمیر و نگهداری را کاهش می دهد و عمر سرویس را در محیط های تولیدی افزایش می دهد.

ریخته گری ماشین آلات تنباکو معمولاً در چندین شکل ساختاری استاندارد طراحی می شوند که هر کدام برای عملکردهای مکانیکی و شرایط عملیاتی خاص بهینه شده اند.

پایه ها و قاب های ماشین

ریخته‌گری‌های سنگین-که به‌عنوان پایه‌ی ماشین عمل می‌کنند. آنها معمولاً از چدن خاکستری با دیوارهای ضخیم و ساختارهای دنده ای تقویت شده برای اطمینان از استحکام بالا و میرایی ارتعاش ساخته می شوند.

استفاده معمولی: تخت‌های ماشین اصلی در خطوط بسته‌بندی سریع-.

تکیه گاه ها و براکت های سازه ای

اجزای اندازه متوسط-مانند براکت‌های L شکل یا آجدار که برای پشتیبانی از مجموعه‌های متحرک طراحی شده‌اند. این قطعات اغلب دارای بخش های تقویت شده و نقاط نصب دقیق هستند.

استفاده معمولی: تکیه گاه های نوار نقاله، پایه های حسگر و اجزای کششی.

محفظه های دنده و محفظه های انتقال

ساختارهای جعبه‌ای{0}}یا استوانه‌ای که برای محصور کردن چرخ دنده‌ها، شفت‌ها و یاتاقان‌ها استفاده می‌شوند. آنها با دیوارهای سفت و سخت، رابط های نصب پایدار، و موادی برای روانکاری یا آب بندی طراحی شده اند.

کاربرد معمولی: گیربکس ها و سیستم های محرک در ماشین آلات تنباکو.

پوسته ها و پوشش های محافظ

ریخته گری با دیواره نازک-برای محافظت از اجزای داخلی مانند موتورها یا سیستم های الکترونیکی طراحی شده است. این سازه ها ضخامت یکنواخت دیوار و طراحی سبک وزن را در اولویت قرار می دهند.

استفاده معمولی: پوشش های تجهیزات و محفظه های محافظ.

قاب های نوار نقاله و سازه های راهنما

ساختارهای کشیده یا کانالی{0}}که حرکت محصول را هدایت می کنند. این اجزا برای سفتی و برهمکنش سطح صاف طراحی شده اند.

استفاده معمولی: سیستم های نوار نقاله و خطوط انتقال محصول.

این فرم های ساختاری به طور گسترده ای به عنوان پایه ای برای طرح های سفارشی استفاده می شود. در عمل، ریخته گری های OEM اغلب بر اساس شرایط بار، چیدمان ماشین و الزامات دقت بیشتر بهینه می شوند.

انتخاب مواد نقش مهمی در تقویت عملکرد سازه های مختلف ریخته گری ایفا می کند.

چدن خاکستری به دلیل میرایی ارتعاش و ماشین کاری عالی، به طور گسترده ای برای پایه ها و قاب های ماشین آلات استفاده می شود و آن را برای سازه های بزرگ و آجدار که نیاز به پایداری تحت عملیات مداوم دارند، مناسب می کند.

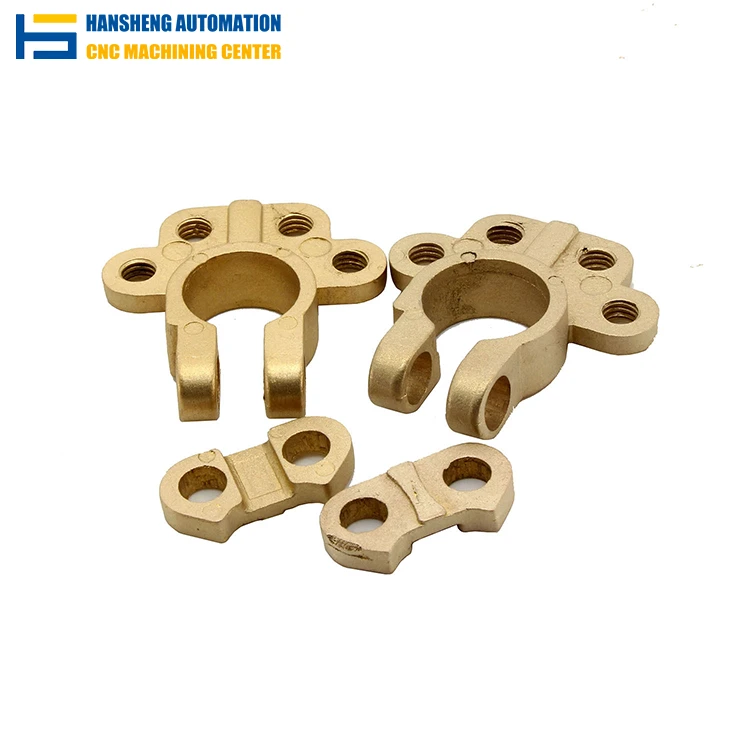

آلیاژهای برنز، مانند برنز فسفر یا برنز آلومینیوم، معمولاً روی بوش‌ها و سطوح سایش داخل محفظه‌ها اعمال می‌شوند، جایی که اصطکاک کم و مقاومت در برابر سایش خوب ضروری است.

چدن داکتیل اغلب برای تکیه گاه ها و براکت های سازه ای انتخاب می شود که در عین حفظ انعطاف پذیری ریخته گری نیاز به استحکام و مقاومت ضربه ای بالاتری دارند.

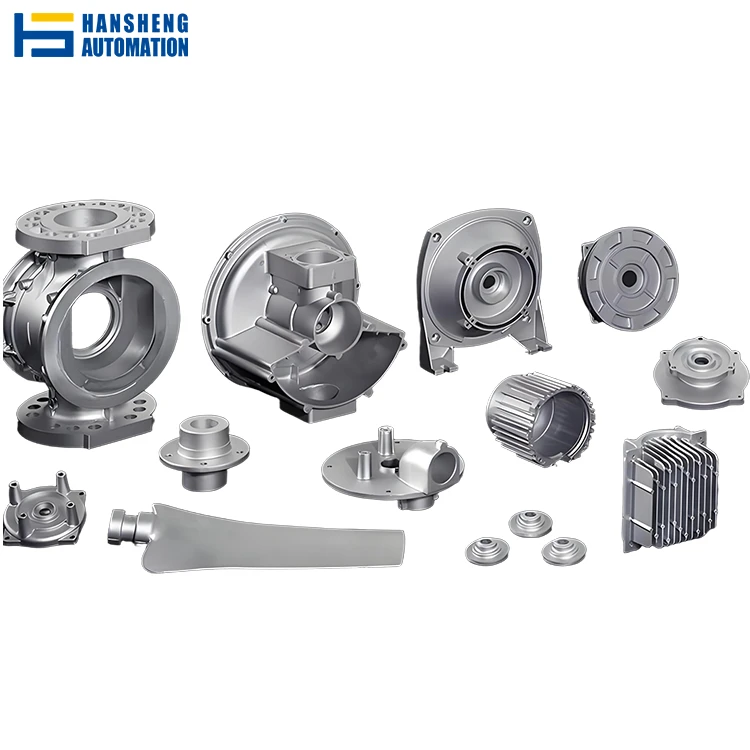

آلیاژهای آلومینیوم عمدتاً در پوسته‌ها و روکش‌های سبک وزن استفاده می‌شوند، جایی که کاهش جرم به بهبود راندمان کلی دستگاه و پاسخ دینامیکی کمک می‌کند.

از نظر فرآیند، روش های ریخته گری مانند ریخته گری شن و ماسه، ریخته گری فوم از دست رفته و ریخته گری ثقلی بر اساس هندسه و حجم مورد نیاز قطعه انتخاب می شوند. این فرآیندها تولید تقریباً-شکل-شکل را ممکن می‌سازد و نیازهای ماشین‌کاری را کاهش می‌دهد و در عین حال کنترل ابعادی ثابتی را حفظ می‌کند.

موفققطعات ریخته گری ماشین آلات تنباکواز اصول طراحی دقیق پیروی کنید:

1.ضخامت دیوار یکنواخت: از عیوب انقباض و تاب برداشتن جلوگیری می کند.

2.فیله و شعاع: حداقل 3-6 میلی متر برای کاهش غلظت تنش.

3.زوایای پیش نویس: 1-2 درجه برای انتشار قالب تمیز در ریخته گری شن و ماسه.

4.ریبینگ و باس: تقویت استراتژیک بدون اضافه کردن وزن غیر ضروری.

5.شبیه سازی-طراحی محور: تجزیه و تحلیل المان محدود (FEA) عملکرد را قبل از اولین بارریزی پیش بینی می کند و عیوب را تا 40٪ کاهش می دهد.

این ملاحظات اطمینان از هرقسمت ریخته گری مورد استفاده در ماشین های سیگارمطابق با استانداردهای ISO و عملکرد بی عیب و نقص در محیط های 24/7.



Hansheng Automation بر ارائه راه‌حل‌های ریخته‌گری قابل اعتماد برای ماشین‌آلات تنباکوی با سرعت بالا با ترکیب قابلیت‌های ریخته‌گری و ماشین‌کاری دقیق در-خانه تمرکز می‌کند. این شرکت طیف وسیعی از قطعات را تولید می‌کند-از پایه‌های ماشین‌های بزرگ تا براکت‌های ساختاری پیچیده-در حالی که کنترل ابعادی دقیق را حفظ می‌کند، معمولاً در محدوده ۰.۰۳± میلی‌متر برای رابط‌های حیاتی.

قابلیت‌های تولید آن چندین فرآیند ریخته‌گری، از جمله ریخته‌گری شن و ماسه، ریخته‌گری فوم از دست رفته، و ریخته‌گری گرانشی را پوشش می‌دهد، که امکان انعطاف‌پذیری در انتخاب مواد و طراحی ساختاری بر اساس الزامات کاربردی خاص را فراهم می‌کند.

در کاربردهای عملی، سازه‌های ریخته‌گری با طراحی و ماشین‌کاری مناسب به بهبود دقت هم‌ترازی، کاهش سایش ناشی از ارتعاش- و افزایش فواصل خدمات در محیط‌های تولید مداوم کمک می‌کنند.
