به عنوان یک تامین کننده حرفه ای قطعات ماشین آلات بسته بندی، ما از سیستم ساخت دقیق خود برای ارائه طیف کاملی از اجزای اصلی برای صنعت تجهیزات بسته بندی، از جمله شاخص های بادامک، پلت فرم های چرخشی توخالی، کاهنده های سیاره ای، کاهنده های هارمونیک، چرخ دنده های سفارشی، قطعات ماشینکاری شده CNC و ریخته گری استفاده می کنیم. نمایه سازهای بادامک دقت استاندارد 30 ± ثانیه قوس (سفارشی شده 15 ± ثانیه قوس) را ارائه می دهند، پلت فرم های چرخشی توخالی دقت استاندارد کمتر یا برابر با 15 ثانیه قوس (سفارشی کمتر یا برابر با 10 ثانیه قوس) ارائه می دهند، کاهنده های سیاره ای دقت فوق العاده-دقیق را نسبت به حداقل 1 کاهش می دهند و 1 دقیقه را کاهش می دهند. واکنش برگشتی کمتر یا مساوی با 5 ثانیه قوس. دنده‌ها به دقت ISO کلاس 5 (ماژول 0.1-5.0) می‌رسند، ماشین‌کاری CNC دقت فوق‌العاده آینه‌ای 0.002 ± را ارائه می‌دهد و ریخته‌گری‌ها تحمل مشخصی 0.03 ± را ارائه می‌دهند. مجهز به تجهیزات تخصصی مانند اسکرابرهای دنده Kashifuji و ماشین های حباب دنده CNC Ningjiang، ما به طور کامل نیازهای اصلی ماشین آلات بسته بندی را برای انتقال دقیق و عملکرد پایدار برآورده می کنیم.

ویژگی های محصول

تقویت کننده گشتاور مقاوم در برابر سایش

سیم پیچ‌های پیچ‌خورده سخت‌شده لیزری (HRC55+) راندمان انتقال گشتاور را بهبود می‌بخشد، در حالی که کلیدهای مقاوم در برابر سایش، سایش شفت داخلی را کاهش می‌دهند (مناسب برای دنده‌های پینیون در گیربکس‌های سنگین-).

ساختار قفل کننده دو-خط-خط بالا در انتهای شفت (200٪ گشتاور طراحی بدون از دست دادن قفل) خطر لغزش را در سناریوهای انتقال باز مانند ماشین آلات ساختمانی حذف می کند.

عملیات حرارتی دقیق و بازرسی کیفیت

عمق لایه کربوزه کننده خلاء ± 0.005 میلی متر (HRC60-62)، درمان برودتی عمیق 196 درجه، مقاومت در برابر سایش را تا 30 درصد بهبود می بخشد (مناسب برای الزامات سرعت بالا در اتصالات ربات).

بازرسی کامل دستگاه اندازه گیری مختصات زایس (خطای پروفیل دندان کمتر از یا مساوی 4μm)، دستیابی به دقت درجه 5 ISO (بررسی الزامات دقت برای ابزارهای هوانوردی و سایر کاربردها).

قابلیت سفارشی‌سازی کامل-پارامتر

محدوده ماژول: 0.1 تا 5.0 میلی متر، قطر نوک چرخ دنده از 3 تا 300 میلی متر پشتیبانی می کند، تعداد دندانه ها: 8 تا 25 (از جمله طرح هایی با کمتر از 14 دندان)، زاویه فشار: 20 درجه / 25 درجه قابل انتخاب.

سفارشی سازی مواد ویژه: 17-فولاد ضد زنگ 4PH (مقاوم در برابر خوردگی)، آلیاژ آلومینیوم 7075 (دنده های کوچک ماشین مدل سبک).

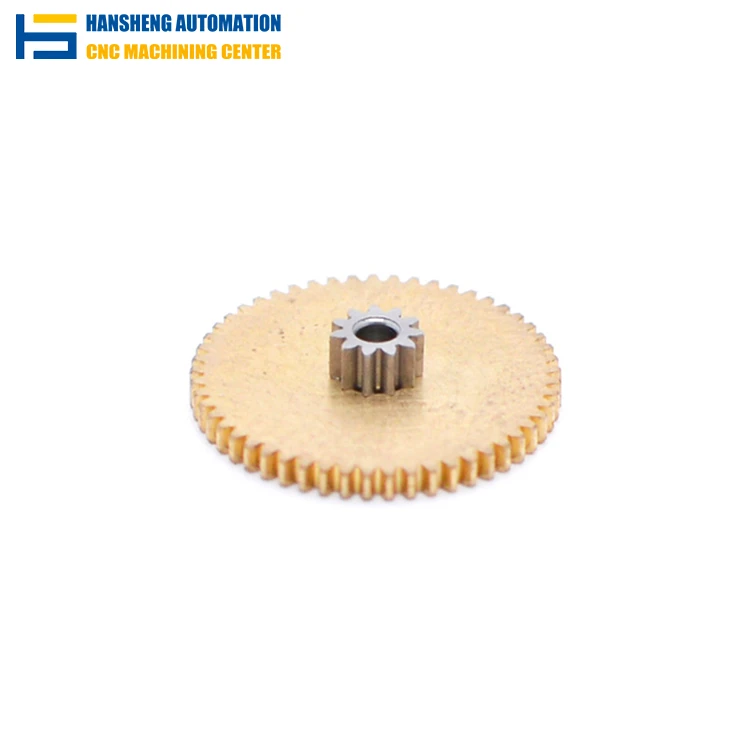

small module gear

پارامتر فنی

دسته پارامتر	محدوده استاندارد	کلمات کلیدی و توضیحات سفارشی
ماژول (m)	0.1-5.0 میلی متر	سفارشی‌سازی چرخ دنده میکرو-(۰٫۱–۱ میلی‌متر): برای ساعت‌ها/ربات‌ها؛ ماژول{0}}سنگین (2 تا 5 میلی‌متر): برای پینیون‌های خودرو/ابزار ماشین
تعداد دندان ها (Z)	8–25	چرخ دنده های اصلاح شده سفارشی با کمتر یا مساوی 17 دندان (به عنوان مثال، اصلاح مثبت 14 دندانه) برای حل مشکلات زیر برش، مناسب برای انتقال فضای فشرده
زاویه فشار ( )	20 درجه / 25 درجه	زاویه فشار 25 درجه بالا-پینیون های بار: برای ماشین آلات معدن/گیربکس های توربین بادی. چرخ دنده‌های 14.5 درجه کم‌صد-: برای ابزارهای نوری سفارشی شده است
مواد	16MnCr5/9310/SCM440	پینیون های فولادی ضد زنگ (17-4PH)، پینیون های آلیاژ آلومینیوم (7075)، پینیون های پلاستیکی (POM/نایلون)
درجه دقت	درجه ISO 5-8	درجه دقیق (ISO 5): برای ابزارهای هوانوردی. درجه عمومی (ISO 8): برای تجهیزات اتوماسیون

حوزه های کاربردی

خودرو و هوانوردی

چرخ دنده های پینیون گیربکس (m=2-4mm، Z=17-25)، چرخ دنده های پینیون دیفرانسیل (زاویه فشار 25 درجه برای مقاومت در برابر ضربه).

Transmission pinion gears

رباتیک و اتوماسیون

کاهنده هارمونیکچرخ دنده های پینیون (m=0.3-0.8 میلی متر، دقت درجه ISO 5)، چرخ دنده های پینیون درایو مشترک (آلیاژ آلومینیوم سبک).

Aluminum alloy pinion gears

تجهیزات صنعتی

چرخ دنده های پینیون دوکی ماشین ابزار (مواد 16MnCr5 گشتاور بالا)، چرخ دنده های پینیون ماشین چاپ (زاویه فشار 14.5 درجه صدای کم).

ابزار دقیق

چرخ‌دنده‌های پینیون ساعت (متر{0}} میلی‌متر مواد POM)، چرخ‌دنده‌های پینیون فوکوس نوری (طراحی بی‌صدا 14.5 درجه).

سوالات متداول

س: چگونه چرخ دنده‌های پینیون ماژول غیر استاندارد-را سفارشی کنیم؟

A: سفارشی سازی برای طیف کامل ماژول از 0.1 تا 5.0 میلی متر در دسترس است. به عنوان مثال، چرخ دنده‌های ماژول 0.2 میلی‌متری{4} از فناوری حباب دقیق ترکیب شده با مواد POM برای کاهش هزینه‌های پردازش استفاده می‌کنند. لطفاً ماژول، تعداد دندان‌ها یا الزامات عملیاتی (مثلاً گشتاور 100 نیوتن متر) را ارائه دهید، و ما راه‌حل‌های مواد و فرآیند را ارائه خواهیم داد.

س: وقتی تعداد دندانه های یک چرخ دنده کوچک کمتر از 17 است چگونه از برش ریشه جلوگیری کنیم؟

پاسخ: ما از طرح جابجایی مثبت استفاده می‌کنیم (مثلاً ضریب جابجایی x=0.176 در زمانی که Z=14)، ریشه دندان را 25% ضخیم می‌کنیم و سختی سطح دندان را از طریق کربن‌سازی خلاء به HRC62 افزایش می‌دهیم تا از مقاومت خمشی بیشتر یا مساوی 900 مگاپاسکال اطمینان حاصل کنیم.

س: چگونه پارامترهای پینیون را برای برنامه‌های-سرعت بالا انتخاب کنیم؟

پاسخ: توصیه می‌کنیم 20 تا 40 دندان (برای کاهش ضربه) + 1–1.5 میلی‌متر ماژول + =15 طراحی دندان مارپیچ درجه، همراه با تعادل دینامیکی G1.0 (عدم تعادل باقی‌مانده کمتر یا مساوی 0.5 گرم در میلی‌متر بر کیلوگرم)، که می‌تواند سطح نویز را در پینیون‌های دوک ابزار ماشین آلات به زیر 6 کاهش دهد.
