شاخص چرخشی

Hansheng Automation راه حل های فنی پیچیده و محصولات بسیار دقیق را ارائه می دهد. طراحی شده برای برآورده کردن سخت ترین معیارهای عملکرد و کیفیت، خط تولید ما شامل شاخص های بادامک است.شاخص چرخشی، درایوهای هارمونیک و گیربکس های سیاره ای. برای پاسخگویی به طیف وسیعی از کاربردهای صنعتی، ما همچنین تولید چرخ دنده و ماشینکاری CNC را ارائه می دهیم. با پشتیبانی از ظرفیت بزرگ ما در تحقیق، توسعه و ساخت، ما در ارائه راه حل های قابل سفارشی سازی، نمونه سازی سریع و تولید انبوه با نگاهی به طراحی سفارشی تخصص داریم. اگر نیاز به دانستن بیشتر در مورد Rotary Indexer دارید، لطفا با ما تماس بگیرید.

شاخص چرخشی با داشتن یک شفت داخلی و یک ساختار منحصر به فرد متصل به آن کار می کند. این یک نوع دستگاه سکوی حرکتی است که به کل پلت فرم اجازه می دهد 360 درجه به صورت افقی بچرخد و در طول فرآیند چرخش ثبات را حفظ می کند. بیشتر از یک شفت داخلی، یک پلت فرم بیرونی و یک مکانیسم متعادل کننده تشکیل شده است. پلت فرم بیرونی که متناسب با نیازها طراحی و طراحی شده است، فضایی است که برای نمایش نمایشگاه ها یا اجراکنندگان استفاده می شود. در میان اشکال رایج، دایره، مربع، چند ضلعی و غیره است. شفت داخلی سکوی دوار توخالی که در زیر سکوی خارجی قرار دارد و توسط یک سینی به آن متصل می شود، جزء ضروری آن است. برای ارائه حرکت چرخشی، می توان شفت داخلی را با استفاده از یک موتور به حرکت درآورد.

اندیسگر چرخشی که معمولاً با مکانیزم های متعادل کننده نصب می شود، سکوهای دوار توخالی به حفظ ثبات و تعادل سکو در طول فرآیند چرخش کمک می کند. دستگاه تعادل ممکن است تعادل را بسته به توزیع وزن روی سکو تغییر دهد، بنابراین از کج شدن یا لرزش سکو در حین چرخش جلوگیری می کند. معمولاً توسط رایانه اجرا می شود، سیستم کنترل آن می تواند مکان توقف، سرعت و جهت چرخش پلت فرم را مطابق با خواسته ها تنظیم کند.

این یک مطالعه موردی از فرآیند انتخاب مدل مشتری هانوی، ویتنام است. ما به ویژه روش نصب را بسته به محیط برنامه در سایت تنظیم کرده ایم تا پایداری و راحتی تجهیزات را افزایش دهیم. به ویژه با توجه به این که "دقت و پایداری زیاد تجهیزات فراتر از انتظارات بود و راندمان تولید را تا حد زیادی بهبود بخشید"، مشتری انتخاب مدل و کیفیت خدمات ما را تحسین کرد.

شرایط کاری

1) Weight of loading --->حداکثر 1 کیلوگرم

2) Diameter of turntable --->180 میلی متر

3) Max speed. Or how many seconds to rotate how many degrees? --->حداکثر 650 میلی‌ثانیه در هر شاخص و 120 درجه

4)Horizontal, vertical or suspension installation? --->عمودی

پیشنهاد مدل

①HRT60RL-L1-SV2 (8-30-46-M4)، نسبت: 25، با موتور سروو 100w.

②HRT85-10-SV2، با موتور 400w، نسبت: 10

HRT60RL{1}}L1-SV2 (8-30-46-M4)

HRT85-10-SV2 (14-50-70-M5)

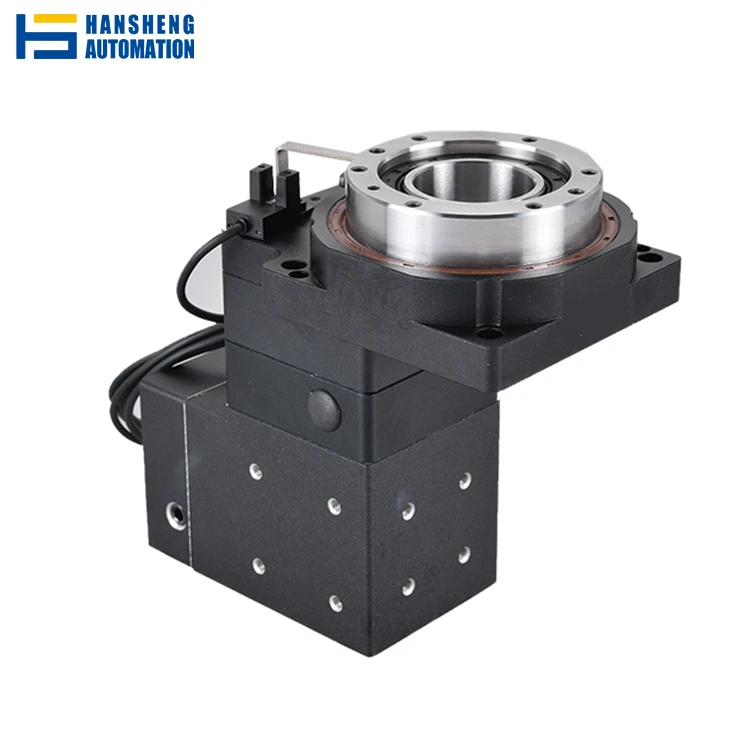

میز دوار توخالی یک دستگاه مکانیکی برای موقعیت یابی دقیق چرخشی است که با سروو موتورها و موتورهای پله ای سازگار شده است. Hansheng Automation با دقت موقعیت یابی مکرر کمتر از یا برابر است15 ثانیه قوس، و حداکثر بار 1000 کیلوگرم.

هنگام انتخاب یک محرک دوار توخالی، به کاربران نیاز داریم که اطلاعات زیر را ارائه دهند:

1، وزن کل بارگیری

2، قطر صفحه گردان

3، حداکثر سرعت، یا چند ثانیه و زاویه برای چرخش

4، روش نصب، (عمودی، افقی یا تعلیق)

در عین حال، ما همچنین باید شرایط درخواست مشتری را درک کنیم.

اگر شرایط کاری غیرعادی وجود دارد، لطفاً خارج از مرکز و سایر اطلاعات را به ما بگویید.

اگر نقشه ها یا تصاویر یا فیلم های برنامه وجود دارد، برای انتخاب دقیق مفید خواهد بود.

پس از به دست آوردن اطلاعات فوق، مهندسان ما می توانند محاسباتی را بر اساس این پارامترها انجام دهند تا نسبت کاهش مدل مناسب و مدل موتور سازگار را انتخاب کنند.

1، یاطاقان غلتکی سوزنی داخلی باید به طور معمول از زنگ زدگی جلوگیری شود و برای زنگ زدگی آزمایش شود.

2، از برخورد دوری کنید و از دویدن بر روی اجزای اتصال در مونتاژ دوری کنید.

3، مراقب باشید که آن را به سمت بار متصل کنید.

4، برای جلوگیری از تماس مستقیم شفت چرخشی بین دست ها و اشیاء خارجی از دستکش استفاده کنید.

5. برای جلوگیری از آسیب، هرگز کالا را جدا نکنید و دوباره سرهم نکنید.

6، بررسی کنید که آیا مدل و بار محصول مکمل یکدیگر هستند یا خیر. در صورت وجود لغزش در آن، به طور موقت استفاده از شفت ورودی را متوقف کنید.

7، نویز توجه داشته باشید. اگر صدای غیرعادی آشکاری وجود داشته باشد، باید استفاده را متوقف کرد، منبع اختلال را بررسی کرد و از شل بودن پیچ ها رد کرد.

در طول استفاده از اندیسگر چرخشی، ممکن است برخی از خطاهای رایج رخ دهد. خطاها و راه حل های رایج برای سکوهای دوار توخالی به شرح زیر است:

1، دقت موقعیت یابی استاندارد را برآورده نمی کند

این مشکل ممکن است به دلیل عدم تنظیم صحیح شکاف توخالی باشد. با تنظیم ساختار سکوی دوار توخالی، کاهش موقعیت شکاف می تواند مشکل را حل کند.

2، گرمایش بیش از حد

گرمای بیش از حد معمولاً به دلیل شکاف های توخالی کوچک ایجاد می شود. ابتدا دقت مورد نیاز و زمان اجرای مداوم را تایید کنید. اگر به دلیل گرمایش بیش از حد به دلیل زمان طولانی کار مداوم ایجاد نمی شود، شکاف ها را به طور مناسب تنظیم کنید و از دقت لازم اطمینان حاصل کنید.

3، لغزش شفت ورودی

ابتدا تأیید کنید که انتخاب درست است یا خیر، آیا پارامترهای محصول مطابقت دارند یا خیر، و سپس تأیید کنید که آیا بارگذاری محصول در حین استفاده با مشخصات استفاده مطابقت دارد یا خیر.

4، سر و صدای بالا

زمانی که شکاف توخالی باریک یا منبسط می شود، به طور کلی یک پدیده طبیعی است. اما صداهای غیرعادی آشکار معمولاً به دلیل مشکلات همکاری بین پوشش پشتی و پوسته در هنگام تنظیم ایجاد می شود. مشکل را می توان با تنظیم مجدد آن در موقعیت مناسب حل کرد.
